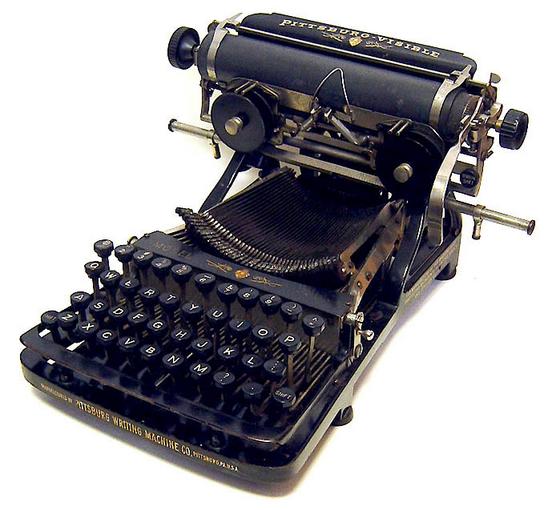

Figura 76.1. Macchina da scrivere Pittsburg n. 10, probabilmente del 1902. Questa foto proviene da: Richard Polt, The classic typewriter page, <http://staff.xu.edu/~polt/typewriters/>.
|
|
[successivo] [precedente] [inizio] [fine] [indice generale] [indice ridotto] [translators] [docinfo] [indice analitico] [volume] [parte]
La tastiera per elaboratore usata comunemente deriva storicamente da quella delle macchine da scrivere, attraverso l'esperienza della telescrivente. Il senso dell'organizzazione della tastiera e di alcune sue particolarità si perde se non si ripercorre brevemente la storia della scrittura meccanica.
Alcune delle foto che appaiono in questo capitolo sono state ottenute da altri documenti; in particolare, per le foto che non sono da ritenere di dominio pubblico è stato chiesto il permesso agli autori rispettivi. I riferimenti alla fonte delle foto che non sono originali appaiono nelle didascalie delle stesse.
La macchina da scrivere meccanica tipica, usata fino agli anni 1950, è composta essenzialmente da un telaio, un carrello contenente un rullo sul quale si appoggia il foglio di carta, un blocco di martelli azionati da una tastiera. La pressione di un tasto comporta l'azionamento del martello corrispondente che va a colpire il foglio di carta che poggia sul rullo e quindi l'avanzamento del carrello in modo che la pressione di un nuovo tasto porti alla scrittura di un carattere nella posizione successiva, sulla stessa riga. Quando il carrello arriva a fine corsa, oppure quando viene raggiunto il margine destro di scrittura, si deve far avanzare il foglio di una riga e il carrello alla sua posizione iniziale, in modo da poter scrivere dopo il margine sinistro del foglio; per questo si usa normalmente una leva, azionando la quale si porta il testo a capo; l'azione in sé era nota come «ritorno a carrello».
|
Figura 76.1. Macchina da scrivere Pittsburg n. 10, probabilmente del 1902. Questa foto proviene da: Richard Polt, The classic typewriter page, <http://staff.xu.edu/~polt/typewriters/>.
|
Nella figura 76.2 si possono vedere evidenziati i componenti principali di una macchina da scrivere. In particolare, in questo caso la leva per il ritorno a carrello si trova sulla destra del carrello, mentre nella figura 76.3 si trova alla sua sinistra.
|

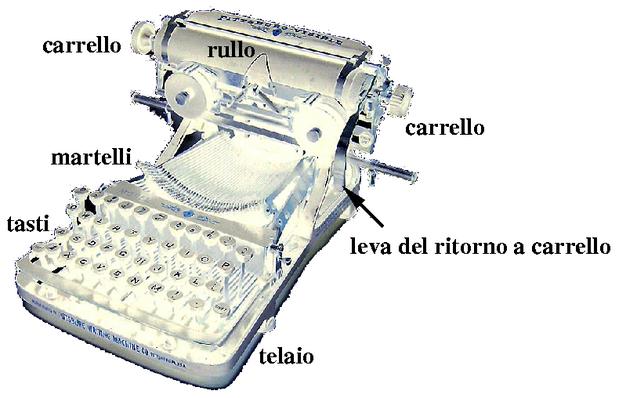

Figura 76.2. Componenti principali di una macchina da scrivere tradizionale.
|
La macchina da scrivere tradizionale dispone di un numero limitato di tasti, rispetto ai simboli tipografici che può scrivere; pertanto, si usano dei tasti da usare in combinazione. In generale si tratta di uno o due tasti equivalenti per ottenere le maiuscole, ma in casi particolari è presente anche un altro tasto per ottenere simboli non alfabetici (numeri e simboli di punteggiatura).
Nella macchina da scrivere a martelli, questi contengono due o tre tipi alfabetici, numerici, o di altri simboli: a seconda di come raggiungono il foglio di carta si ottiene la stampa di questo o di quel simbolo. In pratica, in alcune macchine da scrivere, il tasto usato per le maiuscole solleva il carrello in modo che i martelli lo colpiscano con la forma del simbolo posta nella parte superiore degli stessi; in altre macchine da scrivere, è il cesto dei martelli che si abbassa. Naturalmente, quando la macchina da scrivere ha meno tasti del solito, esiste la possibilità di regolare il sollevamento del carrello o l'abbassamento del cesto dei martelli a un livello intermedio, in modo che i martelli colpiscano con la forma di un simbolo centrale ulteriore.
|

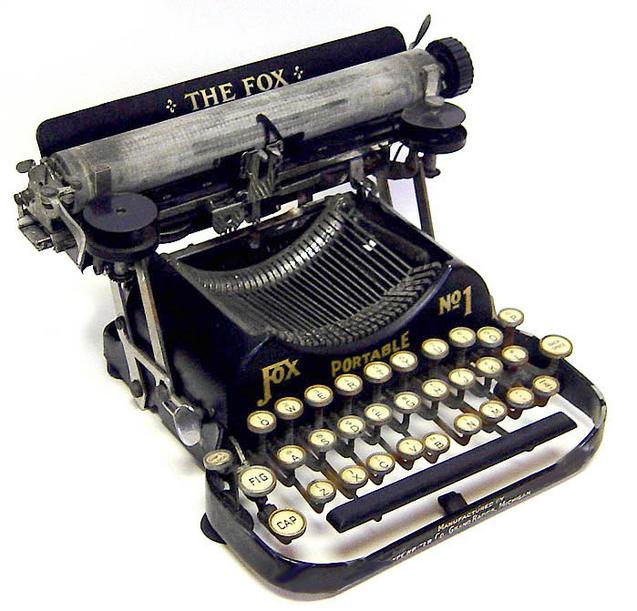

Figura 76.3. Macchina da scrivere Fox portable n. 1, del 1917. Questa foto proviene da: Richard Polt, The classic typewriter page, <http://staff.xu.edu/~polt/typewriters/>.
|
La figura 76.3 mostra un esempio di macchina da scrivere che prevede tre livelli: minuscole, maiuscole e altri simboli. Si può leggere su un tasto a sinistra la scritta «CAP», a indicare che si tratta del tasto [Maiuscole], mentre più in alto, un altro tasto di cui non si legge la scritta, serve a bloccare lo spostamento (del carrello o del cesto dei martelli), in modo da avere sempre lettere maiuscole (da cui il nome «fissamaiuscole»,). Tra questi due tasti, ne appare uno con la scritta «FIG», che serve a ottenere i simboli tipografici non alfabetici (l'opposto di fig sarebbe ltr).
Nelle primissime macchine da scrivere, lo spostamento dei martelli non era previsto e a ogni tasto corrispondeva un solo carattere. Nella figura 76.4 si vede un modello del genere, dove si può osservare che il gruppo di martelli forma proprio un cesto, a giustificarne la definizione.
|

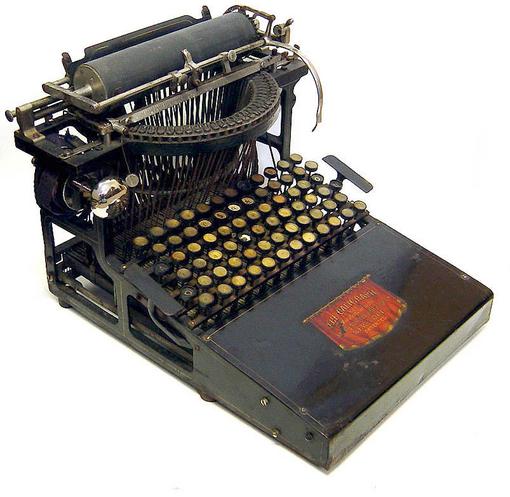

Figura 76.4. Macchina da scrivere Calligraph 2, approssimativamente del 1888. Questa foto proviene da: Richard Polt, The classic typewriter page, <http://staff.xu.edu/~polt/typewriters/>.
|
La macchina da scrivere tradizionale tipica ha i tasti disposti in tre o quattro file, sfasate tra di loro. Ciò deriva sia da un'esigenza tecnica, per poter collocare in modo semplice le leve dei tasti, sia da un'esigenza anatomica. La figura 76.5 mostra una macchina da scrivere in cui le leve dei tasti e l'esigenza meccanica a cui si è appena accennato risulta evidente. Si osservi che questa macchina, a differenze di tante altre, utilizza un cilindro di tipi al posto dei martelli.
|

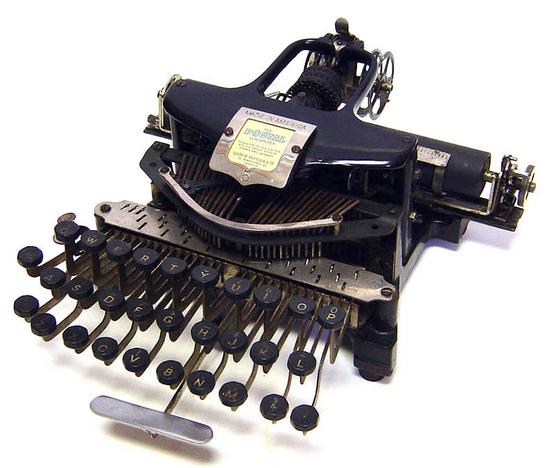

Figura 76.5. Macchina da scrivere Postal 5, del 1904. Questa foto proviene da: Richard Polt, The classic typewriter page, <http://staff.xu.edu/~polt/typewriters/>.
|
La figura 76.6 mostra una macchina da scrivere con una conformazione della tastiera abbastanza particolare, tale da ricordare quella di un pianoforte, disposta su un semicerchio.
|

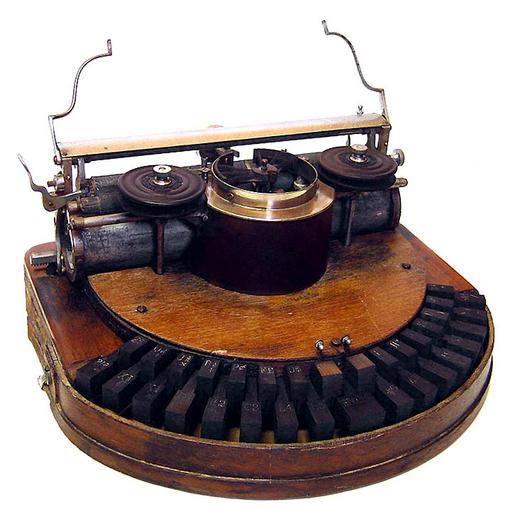

Figura 76.6. Macchina da scrivere Hammond 1, approssimativamente del 1889. Questa foto proviene da: Richard Polt, The classic typewriter page, <http://staff.xu.edu/~polt/typewriters/>.
|
La prima produzione di macchine da scrivere negli Stati Uniti è quella progettata da Sholes e Glidden, prodotta da Remington, negli anni dal 1874 al 1878. Il progetto di questa macchina, dopo la definizione della sua struttura, ha compreso anche uno studio sulla disposizione dei simboli sui tasti, allo scopo di ridurre al minimo la possibilità di scontro tra i martelli usati per la scrittura. In pratica, due lettere in sequenza dovevano trovarsi a una distanza sufficiente da evitare l'incontro tra un martello che va e uno che viene, consentendo così di ridurre i tempi morti e di scrivere più velocemente, in base alle caratteristiche di quella macchina.
Anche la disposizione dei tasti di quella macchina è stata brevettata, precisamente nel 1878, e il disegno lo si può vedere nella figura 76.7. Dal momento che i primi sei caratteri alfabetici compongono la sequenza «QWERTY», questo è diventato il nome di tale disposizione di tasti.
|

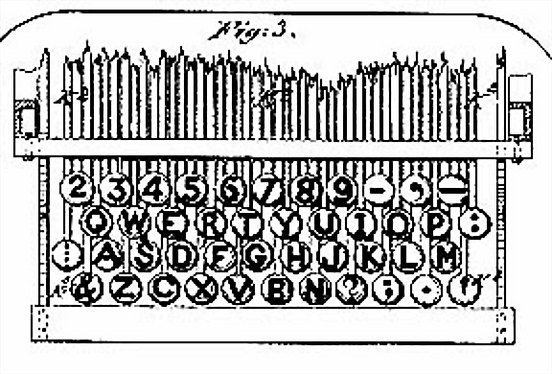

Figura 76.7. Disegno del brevetto della tastiera QWERTY del 1878. Questa foto, di dominio pubblico, è tratta da: Darryl Rehr, The QWERTY connection, <http://home.earthlink.net/~dcrehr/>.
|
La maggior parte delle macchine da scrivere prodotte successivamente dai concorrenti ha utilizzato una mappa molto simile, almeno per quanto riguarda la porzione alfabetica.
La disposizione dei tasti così diversa dall'ordine alfabetico ha creato un mito attorno alle intenzioni reali del suo progettista; tuttavia il problema dello scontro tra i martelli in fase di scrittura esisteva ed è esistito su tutte le macchine da scrivere con quel tipo di struttura. Pertanto, la motivazione per la quale una mappa del genere avrebbe lo scopo di accelerare la scrittura, è realistica, sulla base di quei limiti tecnici. Evidentemente, il motivo per il quale, quasi tutte le mappe di tastiere realizzate per le lingue che usano un alfabeto latino si rifanno fondamentalmente alla disposizione della QWERTY, rimane ormai dovuto alla consuetudine, dato che la scrittura elettronica non comporta più i problemi meccanici di quel tempo.
Nonostante la comodità della consuetudine, ci sono stati molti tentativi di proporre disposizioni differenti dei tasti, nell'ambito dell'alfabeto latino, fino al 1932, quando il professor August Dvorak propose una mappa studiata con criteri opposti rispetto alla QWERTY: i simboli usati con maggiore frequenza si trovano sulla riga di tasti su cui si posano inizialmente le dita. L'efficacia reale della mappa Dvorak rispetto alla QWERTY è controversa, così la mappa QWERTY e le sue varianti continuano a rappresentare lo standard.
|

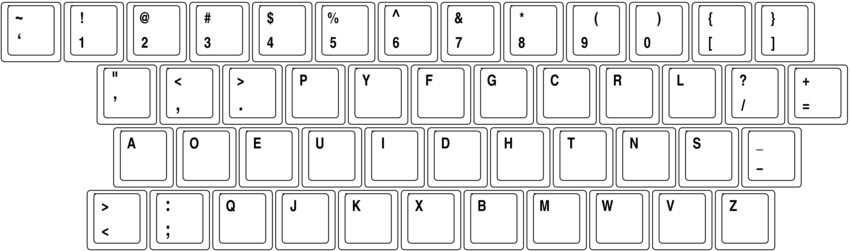

Figura 76.8. Schema della mappa Dvorak.
|
La produzione di macchine da scrivere dei paesi europei ha seguito più o meno gli standard di fatto introdotti dagli Stati Uniti, anche per quanto riguarda la mappa dei tasti, salvo qualche piccola variante, soprattutto per l'esigenza di introdurre le lettere accentate. Le differenze più importanti, a questo proposito, riguardano la collocazione delle cifre numeriche, che a seconda dei casi compaiono al livello delle lettere minuscole, oppure al livello delle lettere maiuscole.
|

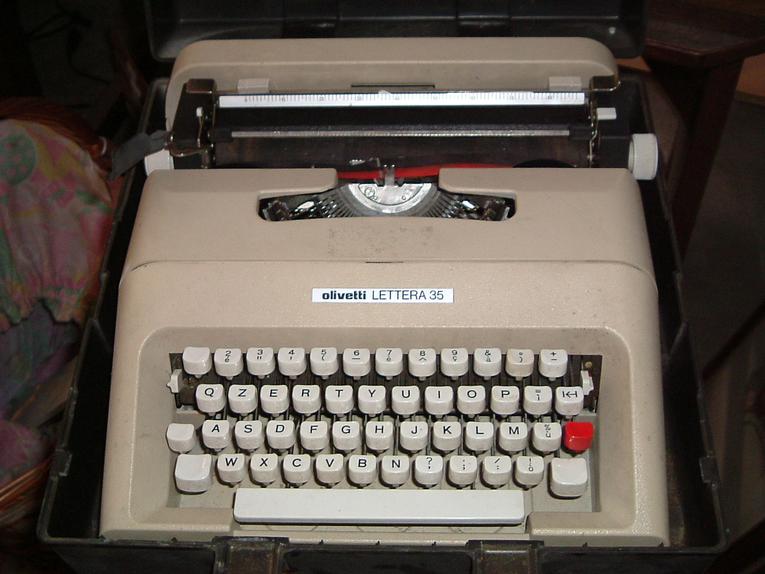

Figura 76.9. Olivetti Lettera 35 del 1972, con mappa italiana QZERTY. Le cifre numeriche si ottengono quando si selezionano le maiuscole.
|
|

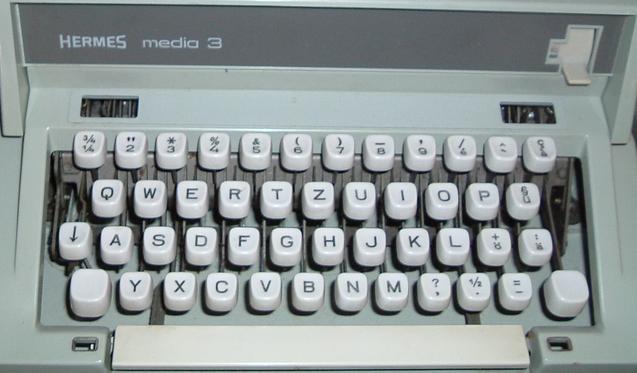

Figura 76.10. Tastiera di una macchina Hermes Media 3, con mappa tedesca QWERTZ. Le cifre numeriche si ottengono con il livello delle lettere minuscole.
|
La scrittura attraverso un numero limitato di tasti comporta nella macchina da scrivere la presenza di almeno un tasto per cambiare il livello. Generalmente si tratta di soli due livelli, dove nel primo si collocano le lettere minuscole e nel secondo quelle maiuscole. Nelle macchine da scrivere si è arrivati ad avere due tasti [Maiuscole] equivalenti (
), da azionare con il mignolo della mano opposta a quella che deve scegliere la lettera o il simbolo da scrivere, assieme a un [Fissamaiuscole] (
), ovvero un tasto che mantiene inserita la selezione del livello delle maiuscole.
Date le limitazioni della tecnologia, il tasto [Fissamaiuscole] interveniva su tutti i tasti, anche su quelli che non servono per rappresentare segni alfabetici puri e semplici.
Tra i tasti che non servono per scrivere lettere alfabetiche ci sono, tra gli altri, quelli che servono per scrivere cifre numeriche; pertanto, la scelta della collocazione di questi simboli nel livello delle lettere minuscole o in quello delle lettere maiuscole, dipendeva dalla frequenza di utilizzo. La mappa italiana della tastiera ha ospitato le cifre numeriche nel livello delle lettere maiuscole, come si può vedere bene nella figura 76.9.
Con l'introduzione dei primi elaboratori dotati di terminali abbastanza completi (di sicuro già dalla fine degli anni 1970) e probabilmente anche delle prime macchine da scrivere elettroniche, negli Stati Uniti il tasto [Fissamaiuscole] ha cominciato a funzionare, precisamente, solo per le maiuscole, senza interferire con gli altri segni tipografici.
Nei paesi europei, generalmente, la diffusione degli elaboratori degli anni 1980 non ha portato alla modifica del funzionamento del [Fissamaiuscole] rispetto alle convenzioni costruite con le macchine da scrivere tradizionali. Questo lo si può verificare nel sistema operativo Dos, nel quale la configurazione della tastiera di paesi come Francia e Germania mantiene un funzionamento «tradizionale» del [Fissamaiuscole].
|
Si osservi che un sistema GNU/Linux tipico non consente la configurazione della tastiera in modo da far agire il tasto [Fissamaiuscole] su tutta la tastiera. Pertanto, alcune configurazioni locali della mappa della tastiera hanno richiesto un adattamento. |
Nella maggior parte delle macchine da scrivere tradizionali lo spazio orizzontale si ottiene attraverso quella che è nota come «barra spaziatrice». Nella macchina da scrivere, il compito della barra spaziatrice è quello di fare avanzare il carrello, senza scrivere alcunché, al contrario di ciò che avviene di solito con la scrittura elettronica, dove invece si ottiene la «scrittura» di uno spazio (
), mentre lo spostamento della posizione della scrittura avviene tramite un cursore controllato normalmente attraverso dei tasti muniti di frecce.
Con la comparsa delle macchine da scrivere a «scrittura visibile», dove il dattilografo poteva vedere immediatamente il testo che stava digitando, comincia ad apparire un tasto per l'arretramento. Anche in questo caso, lo scopo è solo quello di spostare il carrello all'indietro, rispetto al verso di scrittura. Questo arretramento poteva servire per correggere uno spostamento in avanti eccessivo, per tentare delle correzioni o per creare dei simboli composti (per esempio una virgola sovrapposta a una lettera «c», poteva servire per costruire una «ç», così come un apostrofo sovrapposto a una vocale poteva dare l'idea di un accento). Nella lingua inglese, questo tasto viene individuato con il termine back space.
La correzione di una digitazione errata richiedeva inizialmente l'uso di gomme per cancellare speciali: molto sottili, abrasive e tondeggianti. Dopo la cancellazione si poteva tornare sulla stessa posizione per riscrivere il testo corretto. In tempi più recenti si è introdotto l'uso di liquidi bianchi coprenti e di foglietti correttori. In questo ultimo caso, occorreva arretrare sulla posizione del carattere stampato erroneamente, inserire il foglietto di correzione e ribattere la stessa lettera o lo stesso simbolo per cancellarlo. Un altro modo di «correggere», in mancanza di altro, ma soprattutto in mancanza di tempo, consisteva nel sovrascrivere il segno =; con lo stesso criterio, nel nastro perforato della telescrivente, il codice di controllo usato per indicare qualcosa di cancellato, o qualcosa senza valore, si otteneva rappresentando tutti i fori possibili. Infatti, seguendo la tradizione, nel codice ASCII, il carattere <DEL> si rappresenta come 7F16, pari a 11111112 (
).
Con l'introduzione della scrittura elettronica, l'arretramento poteva assumere significati differenti, a seconda del metodo usato per la scrittura: poteva trattarsi di un arretramento puro e semplice, consentendo così la composizione di simboli sovrapposti, oppure di una cancellazione, quando il testo inserito veniva prima accumulato in memoria fino al termine della riga. Nel primo caso, la macchina da scrivere poteva disporre di un tasto speciale che cancellava il carattere premuto in precedenza in quella posizione.
L'evoluzione delle tecniche di correzione nella macchina da scrivere giustifica la presenza di diversi tasti nella tastiera per elaboratore. Il tasto noto come [Backspace] serve normalmente per arretrare cancellando (
); il tasto [Canc] (ovvero [Del] nelle tastiere inglesi) serve a cancellare il carattere che appare in corrispondenza del cursore, avvicinando il testo che dovesse trovarsi alla destra del cursore stesso; i tasti con le frecce spostano il cursore, ovvero la posizione in cui si intende andare a scrivere.
Come già accennato, nelle macchine da scrivere tradizionali, l'arretramento serviva anche per comporre assieme più simboli. Nella scrittura elettronica, soprattutto nel caso degli elaboratori, la composizione viene gestita in modo diverso, attraverso la definizione di «tasti morti», che servono a dichiarare l'inizio di una sequenza di composizione, che il software poi deve tradurre nel carattere corretto.
Per motivi tecnici, nella macchina da scrivere tradizionale il concetto di «inserimento» è assente del tutto, mentre compare solo nella scrittura elettronica, dove invece si può distinguere tra una scrittura che inserisce del testo, rispetto a una scrittura che sovrascrive eventualmente il testo che si trova in corrispondenza del cursore (
).
A un certo punto dell'evoluzione delle macchine da scrivere tradizionali, si sente il bisogno di facilitare la scrittura di informazioni incolonnate. Per fare questo viene introdotta la tabulazione, che si ottiene fissando degli stop di tabulazione, a cui si accede direttamente premendo un tasto: il tabulatore.
In pratica, era necessario spostare orizzontalmente il carrello nella posizione desiderata, fissare lo stop di tabulazione e ripetere l'operazione per tutti gli altri incolonnamenti da programmare. Successivamente, durante la scrittura, bastava premere il tabulatore per raggiungere immediatamente lo stop successivo. Per togliere gli stop programmati in precedenza, ci si doveva riposizionare negli stessi punti, usando un altro tasto per toglierli.
Nella scrittura elettronica la tabulazione di evolve, ma rimane il concetto di fondo (
).
La telescrivente è letteralmente la macchina che consente la scrittura a distanza, che nasce come evoluzione della telegrafia. La telescrivente costituisce anche la prima fase di adattamento della macchina da scrivere a terminale di un elaboratore elettronico. Il primo sistema telescrivente ragionevolmente efficace è quello di IBM, con il sistema Radiotype, del 1931.
|

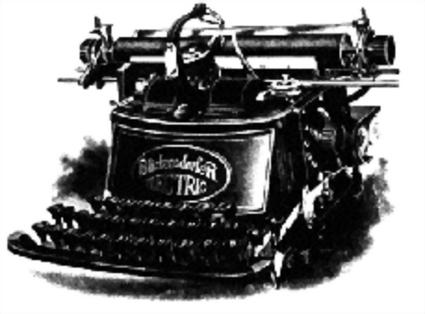

Figura 76.11. Disegno della macchina da scrivere Blickensderfer Electric, del 1902. La prima macchina da scrivere elettrica, per di più con testina di scrittura cilindrica, apre la strada all'idea della telescrivente. Questa immagine proviene da: Richard Polt, The classic typewriter page, <http://staff.xu.edu/~polt/typewriters/>.
|
Rispetto alla macchina da scrivere, nella tastiera della telescrivente compaiono tasti con funzioni nuove, come il tasto [Ctrl] (
), con lo scopo di produrre codici di controllo, che non sono associati alla scrittura di alcun simbolo. Attualmente, la storia della telescrivente sopravvive nel codice ASCII.
Generalmente, i codici di controllo necessari al funzionamento corretto delle comunicazioni attraverso una telescrivente sono generati quasi sempre attraverso combinazioni con un tasto, denominato control, con qualche eccezione eventuale per i codici più importanti, come per esempio <ESC> (
).
Tradizionalmente, con la telescrivente, l'associazione del tasto control si rappresenta con un accento circonflesso, secondo una forma del tipo ^x. Questa notazione rimane valida, purché utilizzata secondo il suo significato originale. In pratica, si deve considerare che le tastiere di un elaboratore comune si possono riconfigurare; pertanto, per fare un esempio, scrivere <^a> significa fare riferimento al codice ASCII 0116, pari a <SOH>, ma non è detto, necessariamente, che per ottenere questo codice si debba premere sulla tastiera di oggi una combinazione del tipo [Ctrl a].
|
Tabella 76.12. Codici di controllo «C0», con la descrizione originale ottenuta da: C0 control characters set, 1987, <http://www.itscj.ipsj.or.jp/ISO-IR/140.pdf>.
|
|

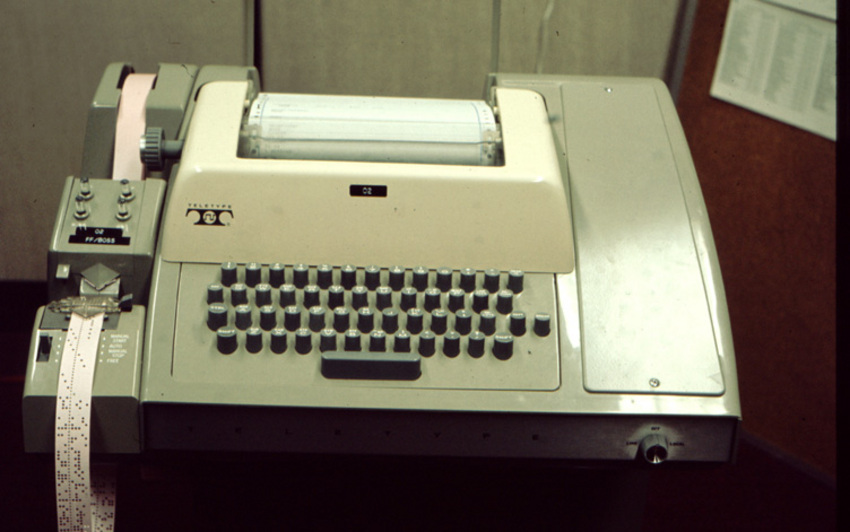

Figura 76.13. La telescrivente più conosciuta dagli anni 1960. Questa foto proviene da York computing: scenes from a distant past, <http://www.cs.yorku.ca/~peter/deptphotos/photos.html>, <http://www.cs.yorku.ca/~peter/deptphotos/teletype.jpeg>, prelevata il giorno 07 febbraio 2005, ritenendola di dominio pubblico.
|
Gli anni 1980 rappresentano il momento in cui la macchina da scrivere comincia a cedere il posto agli elaboratori personali, un po' in tutto il mondo. Questo passaggio, per quanto riguarda l'Italia, segna la trasformazione della mappa italiana per le tastiere.
Alla fine degli anni 1970 cominciavano a diffondersi elaboratori professionali abbastanza completi. In quel periodo la produzione italiana era praticamente assente, o comunque non comparabile sul piano tecnico. Gli elaboratori in questione erano quindi importati dagli Stati Uniti o dalla Gran Bretagna, dotati di tastiere QWERTY senza lettere accentate. Tuttavia, lo standard di scrittura della lingua italiana prevede gli accenti quasi esclusivamente alla fine delle parole, cosa che si poteva ottenere graficamente con l'apostrofo: era il contesto a far capire se si doveva intendere come apostrofo, accento grave o accento acuto.
|
In un certo senso, in Italia si diffondeva l'idea che la tastiera per elaboratore fosse una cosa e che la tastiera della macchina da scrivere fosse un'altra. |
Tra il 1982 e il 1983 succede qualcosa che trasforma la «tastiera italiana» in una QWERTY con lettere accentate, ma è difficile ricostruire i passaggi di questa mutazione. Infatti, in quel periodo Olivetti produceva elaboratori, proponendo nel mercato italiano, sia tastiere tradizionali QZERTY, sia tastiere QWERTY. Probabilmente, questa incertezza ha fine con la distribuzione del modello M24, dove appare una tastiera QWERTY adattata con le lettere accentate per la lingua italiana (figura 76.18). Probabilmente è proprio l'elaboratore Olivetti M24 il «responsabile», nel bene o nel male, della trasformazione della tastiera italiana.
|

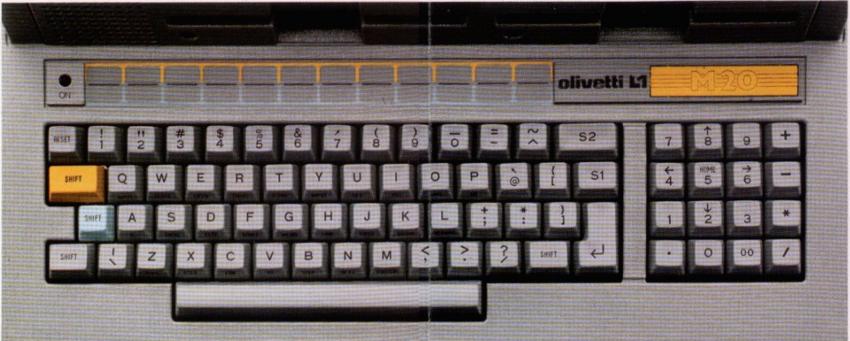

Figura 76.14. Tastiera QWERTY dell'elaboratore Olivetti M20, anno 1982, da un opuscolo per il mercato italiano. Si osservi comunque che il modello M20 BC aveva una tastiera QZERTY tradizionale.
|
|

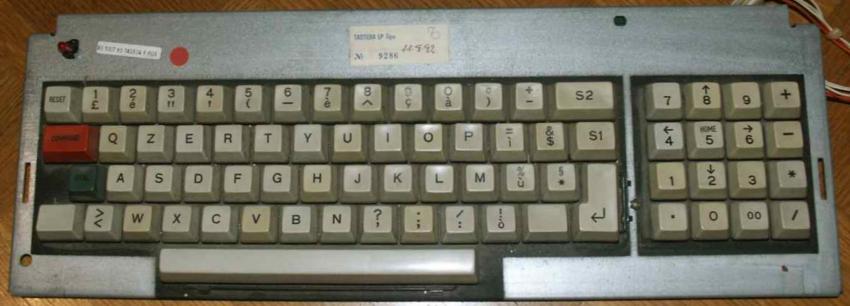

Figura 76.15. Tastiera QZERTY dell'elaboratore Olivetti M20 BC, anno 1982, da una foto di Davide Bucci.
|
|

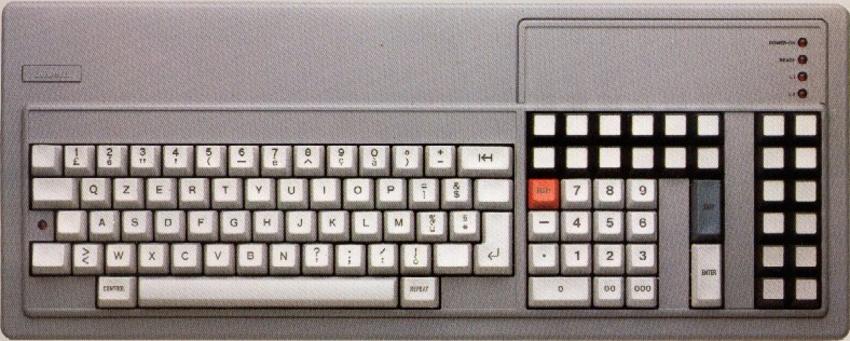

Figura 76.16. Tastiera QZERTY dell'elaboratore Olivetti M40 BC, anno 1982, da un opuscolo.
|
|

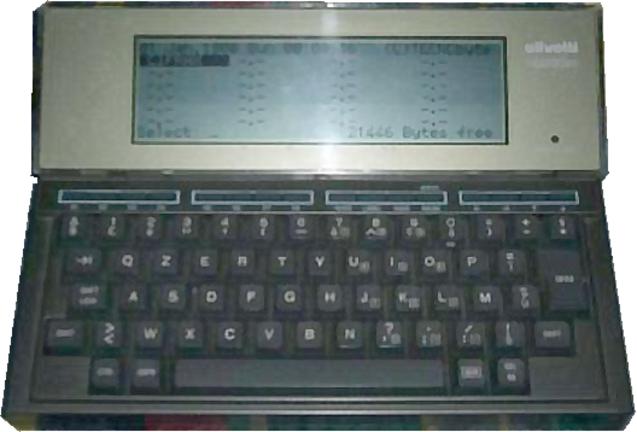

Figura 76.17. Tastiera QZERTY dell'elaboratore portatile Olivetti M10, anno 1983. L'immagine è stata ottenuta da un'asta telematica di apparecchiature usate.
|
|

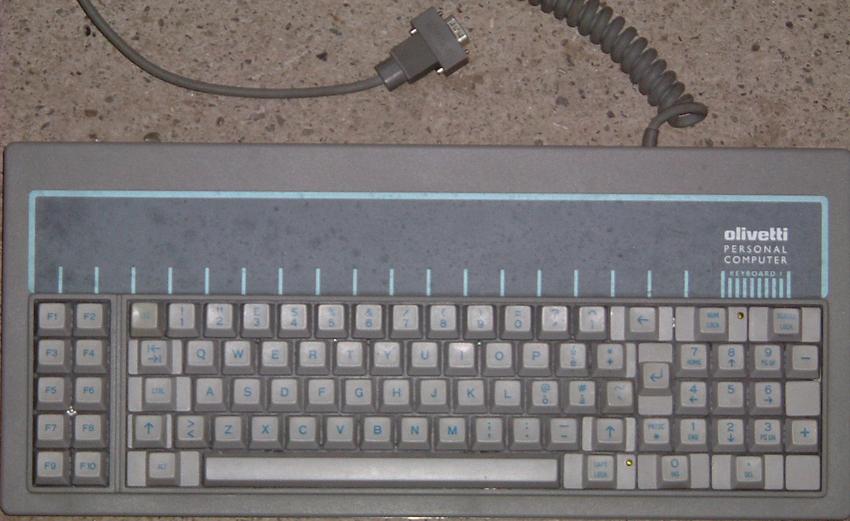

Figura 76.18. Tastiera QWERTY italiana dell'elaboratore Olivetti M24, anno 1983. Si osservi che il tasto [Fissamaiuscole] funziona solo nella porzione alfabetica della tastiera, escludendo anche le lettere accentate.
|
Nonostante la produzione da parte di Olivetti dell'elaboratore M24 con una nuova tastiera italiana, continua la sua produzione di macchine da scrivere per qualche tempo, ma sempre con la mappa tradizionale QZERTY, sottolineando la distinzione tra macchina da scrivere ed elaboratore.
|

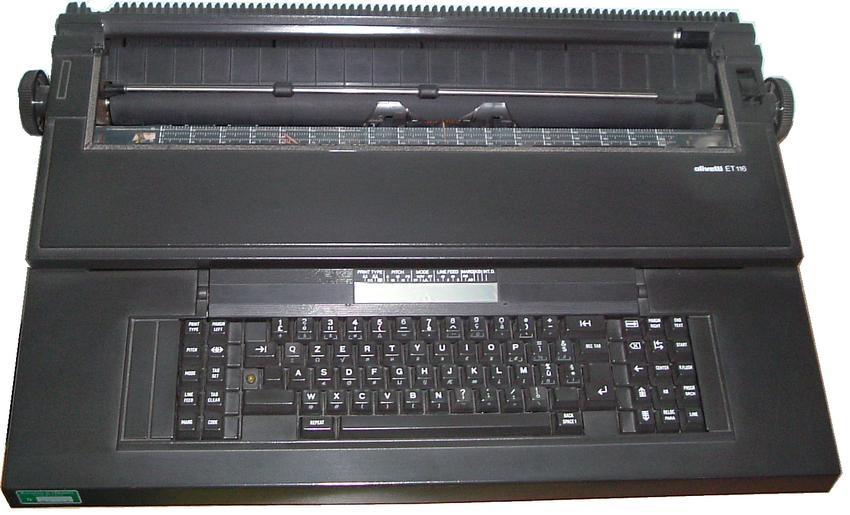

Figura 76.19. Macchina da scrivere elettronica Olivetti ET116, probabilmente dell'anno 1987.
|
|

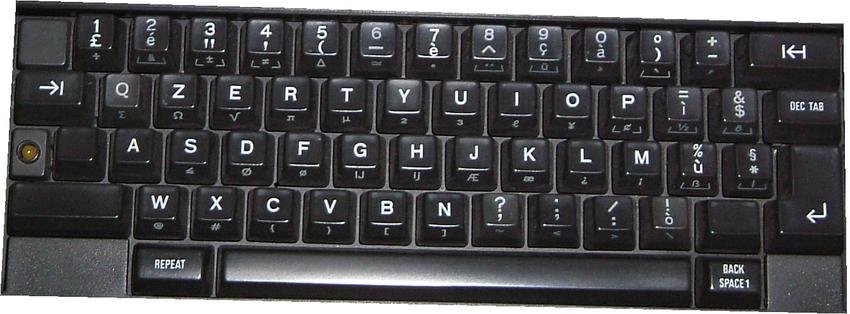

Figura 76.20. Dettaglio della tastiera della macchina da scrivere elettronica Olivetti ET116.
|
Richard Polt, The classic typewriter page
Darryl Rehr, The QWERTY connection
1000 bit
Computermuseum München: Olivetti
R. A. Nelson, History of teletype development, 1963
<http://www.thocp.net/hardware/history_of_teletype_development_.htm>
<http://www.rtty.com/history/nelson.htm>
<http://www.kekatos.com/teletype/History_Of_Teletype_Development_2.htm>
Frank da Cruz, Columbia University computing history, a chronology of computing at Columbia University
IBM Radiotype
<http://www-03.ibm.com/ibm/history/exhibits/specialprod1/specialprod1_3.html>
<http://www-03.ibm.com/ibm/history/exhibits/specialprod1/specialprod1_4.html>
The historical meaning of ASCII Control Characters
Robert McConnell, James Haynes, Richard Warren, Understanding ASCII Codes
Jukka Korpela, Ascii control codes (control characters, C0 controls)
Tom Jennings, History of character codes
International register of coded character sets to be used with escape sequences
C0 control characters set, 1987
The historical meaning of ASCII Control Characters
Robert McConnell, James Haynes, Richard Warren, Understanding ASCII Codes
Olivetti M20
