Capitolo 64. Modifica di un BIOS modulare

I BIOS più sofisticati sono «modulari», in quanto realizzati con componenti sostituibili in funzione delle caratteristiche della scheda madre.

Dal punto di vista dell'utente comune e anche da quello di chi aggiorna il BIOS della propria scheda madre, la modularità del BIOS non comporta alcuna differenza, perché si tratta al massimo di prelevare un BIOS aggiornato e completo dal sito della casa produttrice; tuttavia, la possibilità di sostituire un modulo, con qualcosa di non previsto, può diventare importante, soprattutto per rendere avviabile il sistema attraverso la rete.

Se l'aggiornamento del BIOS è un'operazione delicata e piena di rischi, la sostituzione dei moduli è un'operazione ancora più delicata e pericolosa. Pertanto, solo chi non ha paura di perdere l'uso della scheda madre si può cimentare in questo tipo di esperimenti.

64.1 BIOS modulari Award

Per intervenire nei moduli di un BIOS modulare Award, occorre fare una copia del BIOS in un file (solitamente con il programma AwdFlash, descritto nella sezione 63.5.1), quindi si modifica questo file attraverso strumenti appropriati. Normalmente si utilizza il programma Cbrom, ⁽¹⁾ oppure Awardmod, ⁽²⁾ che però può essere usato soltanto attraverso un sistema MS-Windows (a 32 bit).

Tabella 64.1. Programma Cbrom per intervenire nei moduli di un BIOS Award. Questo programma si utilizza con un sistema Dos comune.

Versione	Indirizzo per la ricerca	Annotazioni
1.12c	<http://www.google.com/search?q=cbrom112c.zip> <http://www.google.com/search?q=award+cbrom+1.12c>	Per BIOS versione 4.5.
1.13a	<http://www.google.com/search?q=cbrom113a.zip> <http://www.google.com/search?q=award+cbrom+1.13a>	Per BIOS versione 4.5.
1.24c	<http://www.google.com/search?q=cbrom124c.zip> <http://www.google.com/search?q=award+cbrom+1.24c>	Per BIOS versione 4.5.
1.26b	<http://www.google.com/search?q=cbrom126b.zip> <http://www.google.com/search?q=award+cbrom+1.26b>	Per BIOS versione 4.5.
1.30	<http://www.google.com/search?q=cbrom130.zip> <http://www.google.com/search?q=award+cbrom+1.30>	Per BIOS versione 4.5.
1.30b	<http://www.google.com/search?q=cbrom130b.zip> <http://www.google.com/search?q=award+cbrom+1.30b>	Per BIOS versione 4.5.
1.30c	<http://www.google.com/search?q=cbrom130c.zip> <http://www.google.com/search?q=award+cbrom+1.30c>	Per BIOS versione 4.5.
1.32	<http://www.google.com/search?q=cbrom132.zip> <http://www.google.com/search?q=award+cbrom+1.32>	Per BIOS versione 4.5.
6.02b	<http://www.google.com/search?q=cbrom602b.zip> <http://www.google.com/search?q=award+cbrom+6.02b>	Per BIOS versione 6.0.
6.06	<http://www.google.com/search?q=cbrom606.zip> <http://www.google.com/search?q=award+cbrom+6.06>	Per BIOS versione 6.0.
2.01a	<http://www.google.com/search?q=cbrom201a.zip> <http://www.google.com/search?q=award+cbrom+2.01a>	Per BIOS versione 4.5 e 6.0.
2.07	<http://www.google.com/search?q=cbrom207.zip> <http://www.google.com/search?q=award+cbrom+2.07>	Per BIOS versione 4.5 e 6.0.
2.08	<http://www.google.com/search?q=cbrom208.zip> <http://www.google.com/search?q=award+cbrom+2.08>	Per BIOS versione 4.5 e 6.0.
2.15	<http://www.google.com/search?q=cbrom215.zip> <http://www.google.com/search?q=award+cbrom+2.15>	Per BIOS versione 4.5 e 6.0.

La sintassi per l'utilizzo di Cbrom è complessa, in quanto non si presenta in modo logico. Viene mostrato un esempio, attraverso una serie di passaggi, che però non è generalizzato a sufficienza. Si tratta del tentativo di sostituire il logo EPA con un'immagine diversa (si osservi che se il file usato in sostituzione non è compatibile, si può ottenere un'alterazione dell'immagine dello schermo all'avvio).

A:\> CBROM215[Invio]

In questo caso il file eseguibile si chiama CBROM215.EXE e viene avviato senza argomenti per ottenere il riepilogo della sintassi:

CBROM V2.15 (C)Award Software 2001 All Rights Reserved.
Syntax:
     A:\CBROM215.EXE InputFile [/other] [8000:0] [RomFile|Release|Extract]
     A:\CBROM215.EXE InputFile [/D|logo|vga....] [RomFile|Release|Extract]
          InputFile   : System BIOS to be added with Option ROMs
          /D          : For display all combined ROMs informations in BIOS
          /epa|epa1-7 : Add EPA LOGO BitMap to System BIOS
          /logo|logo1-7: Add OEM LOGO BitMap to System BIOS
          /oem0-7     : Add special OEM ROM to System BIOS
          /err        : Return error code after executed
          /btvga      : Add VGA ROM to Boot Rom Block Area.
          /isa        : Add ISA BIOS ROM to System BIOS.(/isa Filename [xxxx:0])
          /vga, /logo, /pci, /awdflash, /cpucode, /epa, /acpitbl, /vsa, /hpm
          /hpc, /fnt0 - 5, /ros, /nnoprom, /mib, /group

          RomFile   : File name of option ROM to add-in
          Release   : Release option ROM in current system BIOS
          Extract   : Extract option ROM to File in current system BIOS
                      <<< Examples >>>
            A:\CBROM215.EXE 2a4ib000.bin /D
            A:\CBROM215.EXE 2a4ib000.bin /VGA filename
            A:\CBROM215.EXE 2a4ib000.bin /VGA filename /ERR

A:\> CBROM215 BACKUP.BIN /D[Invio]

Si fa leggere al programma il file BACKUP.BIN, contenente una copia di un BIOS Award, allo scopo di elencarne le componenti:

CBROM V2.15 (C)Award Software 2001 All Rights Reserved.

              ********   BACKUP.BIN BIOS component ********

 No. Item-Name         Original-Size   Compressed-Size Original-File-Name
================================================================================
  0. System BIOS       20000h(128.00K) 13A20h(78.53K)  original.tmp
  1. XGROUP CODE       08C90h(35.14K)  05F4Eh(23.83K)  awardext.rom
  2. CPU micro code    02000h(8.00K)   017C9h(5.95K)   CPUCODE.BIN
  3. ACPI table        023C9h(8.95K)   00F31h(3.80K)   ACPITBL.BIN
  4. EPA LOGO          0168Ch(5.64K)   002AAh(0.67K)   AwardBmp.bmp
  5. YGROUP ROM        02760h(9.84K)   01B7Fh(6.87K)   awardeyt.rom

  Total compress code space  = 33A20h(206.53K)
  Total compressed code size = 1DE91h(119.64K)
  Remain compress code space = 15B8Fh(86.89K)

                          ** Micro Code Information **
Update ID  CPUID  |  Update ID  CPUID  |  Update ID  CPUID  |  Update ID  CPUID
------------------+--------------------+--------------------+-------------------
PPGA   11   0681  |  PPGA   10   0683  |  PPGA   08   0686  |  PPGA   03   0665

A:\> CBROM215 BACKUP.BIN /EPA EXTRACT[Invio]

Richiede l'estrazione di una copia del modulo «EPA», che in pratica contiene il logo EPA. Si tratta di un file grafico in un formato speciale; il programma richiede di specificare un nome, che comunque viene suggerito:

Enter an extract file name: (AwardBmp.bmp) [Invio]

Avendo confermato si ottiene il file con il nome suggerito: AWARDBMP.BMP.
A:\> CBROM215 BACKUP.BIN /EPA RELEASE[Invio]

Rimuove il modulo «EPA» dal file BACKUP.BIN.
CBROM V2.15 (C)Award Software 2001 All Rights Reserved. [EPA] ROM is release

A:\> CBROM215 BACKUP.BIN /D[Invio]

Si fa rileggere al programma il file BACKUP.BIN, con la nuova situazione:

CBROM V2.15 (C)Award Software 2001 All Rights Reserved.

              ********   BACKUP.BIN BIOS component ********

 No. Item-Name         Original-Size   Compressed-Size Original-File-Name
================================================================================
  0. System BIOS       20000h(128.00K) 13A20h(78.53K)  original.tmp
  1. XGROUP CODE       08C90h(35.14K)  05F4Eh(23.83K)  awardext.rom
  2. CPU micro code    02000h(8.00K)   017C9h(5.95K)   CPUCODE.BIN
  3. ACPI table        023C9h(8.95K)   00F31h(3.80K)   ACPITBL.BIN
  4. YGROUP ROM        02760h(9.84K)   01B7Fh(6.87K)   awardeyt.rom

  Total compress code space  = 33A20h(206.53K)
  Total compressed code size = 1DBE7h(118.98K)
  Remain compress code space = 15E39h(87.56K)

                          ** Micro Code Information **
Update ID  CPUID  |  Update ID  CPUID  |  Update ID  CPUID  |  Update ID  CPUID
------------------+--------------------+--------------------+-------------------
PPGA   11   0681  |  PPGA   10   0683  |  PPGA   08   0686  |  PPGA   03   0665

A:\> CBROM215 BACKUP.BIN /EPA PINGU2.EPA[Invio]

Richiede la sostituzione del modulo «EPA» utilizzando il file PINGU2.EPA (che deve essere del formato appropriato).
CBROM V2.15 (C)Award Software 2001 All Rights Reserved. Adding pingu2.epa 42.6%

A:\> CBROM215 BACKUP.BIN /D[Invio]

Si fa rileggere al programma il file BACKUP.BIN, con la nuova situazione:

CBROM V2.15 (C)Award Software 2001 All Rights Reserved.

              ********   BACKUP.BIN BIOS component ********

 No. Item-Name         Original-Size   Compressed-Size Original-File-Name
================================================================================
  0. System BIOS       20000h(128.00K) 13A20h(78.53K)  original.tmp
  1. XGROUP CODE       08C90h(35.14K)  05F4Eh(23.83K)  awardext.rom
  2. CPU micro code    02000h(8.00K)   017C9h(5.95K)   CPUCODE.BIN
  3. ACPI table        023C9h(8.95K)   00F31h(3.80K)   ACPITBL.BIN
  4. YGROUP ROM        02760h(9.84K)   01B7Fh(6.87K)   awardeyt.rom
  5. EPA LOGO          004CBh(1.20K)   00231h(0.55K)   pingu2.epa

  Total compress code space  = 33A20h(206.53K)
  Total compressed code size = 1DE18h(119.52K)
  Remain compress code space = 15C08h(87.01K)

                          ** Micro Code Information **
Update ID  CPUID  |  Update ID  CPUID  |  Update ID  CPUID  |  Update ID  CPUID
------------------+--------------------+--------------------+-------------------
PPGA   11   0681  |  PPGA   10   0683  |  PPGA   08   0686  |  PPGA   03   0665

64.2 BIOS modulari AMI

Per intervenire nei moduli di un BIOS modulare AMI, occorre fare una copia del BIOS in un file (solitamente con il programma AwdFlash, descritto nella sezione 63.5.1), quindi si modifica questo file attraverso strumenti appropriati. Normalmente si utilizza il programma Amibcp, ⁽³⁾ che richiede un sistema operativo Dos.

Riquadro 64.8. Problemi di compatibilità.

È da osservare che il programma Amibcp può creare dei problemi con alcune schede madri. Presso AMIBCP Repository <http://www.stormpages.com/crazyape/amibcp.html> appare questa nota:

The AMIBCP program contains a bug in is colour menu mode that will corrupt the BIOS on MSI motherboards (I'm sure other brands are an issue as well though I've not had any reports as yet), this bug does not occur when the program is used in command line mode. Use the following command from the command line to replace the built in module with the modified one, then flash your modified BIOS into the motherboard.

A:\> AMIBCP bios.bin /R fullhack.bin 20 /M 0D30 105A[Enter]

Si osservi, comunque, che l'esempio fa riferimento a un modulo particolare e i parametri indicati non sono validi in generale.

Tabella 64.9. Programma Amibcp per intervenire nei moduli di un BIOS AMI. Questo programma si utilizza con un sistema Dos comune.

Versione	Indirizzo per la ricerca
7.00	<http://www.google.com/search?q=amibcp+download>
7.01.01	<http://www.google.com/search?q=amibcp+download>
7.51.03	<http://www.google.com/search?q=amibcp+download>

Vengono mostrate alcune schermate sul funzionamento di Amibcp nelle figure successive.

Figura 64.10. Inserimento iniziale del nome del file contenente il BIOS da modificare.

Amipcb

Figura 64.11. Selezionando la voce {Edit BIOS Modules} si passa all'elenco dei moduli del BIOS.

Amipcb

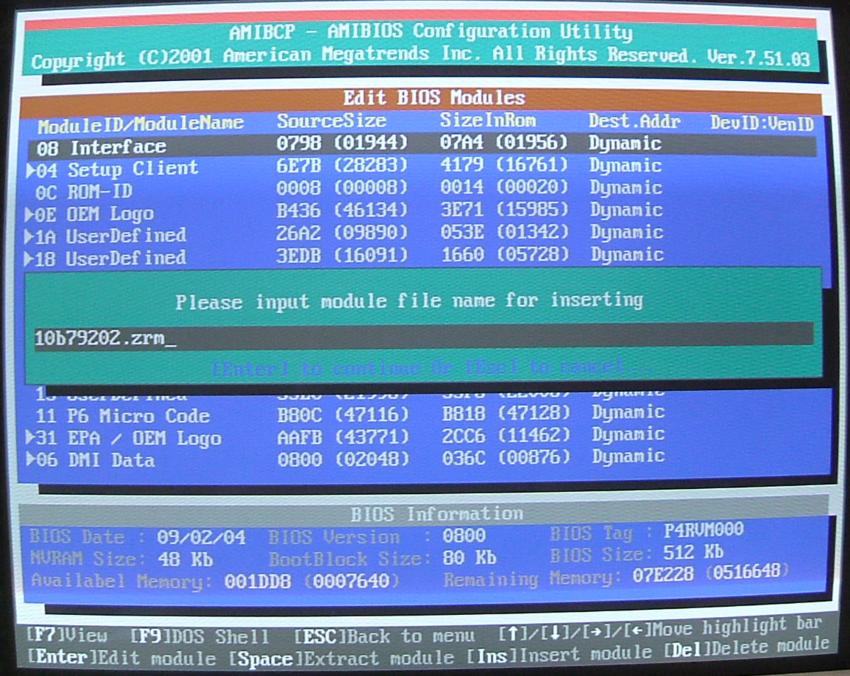

Figura 64.12. Premendo il tasto [Ins], si richiede l'aggiunta di un modulo.

Amipcb

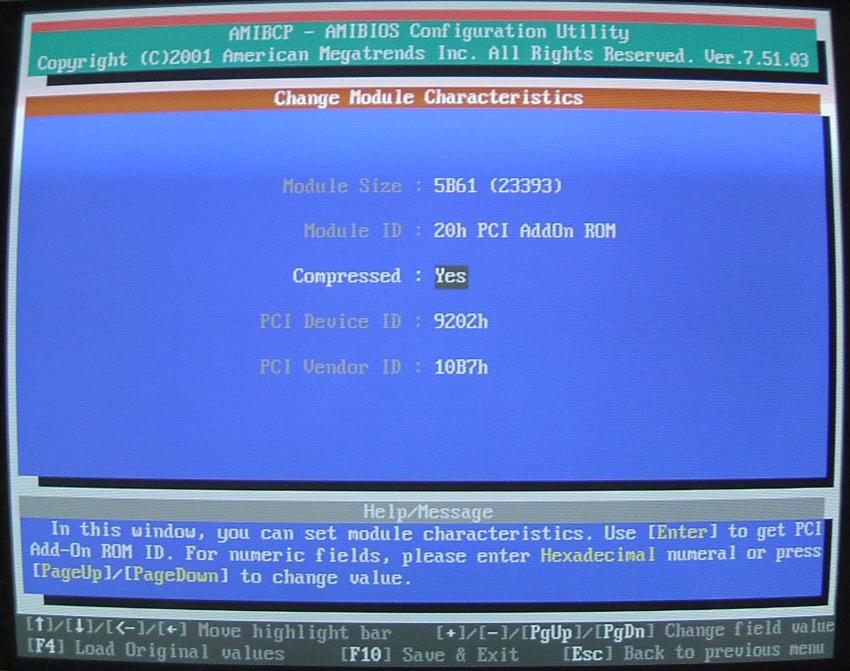

Figura 64.13. Dopo l'indicazione del modulo, viene richiesto di confermarne le caratteristiche. Si completa l'inserimento del modulo con il tasto [F10].

Amipcb

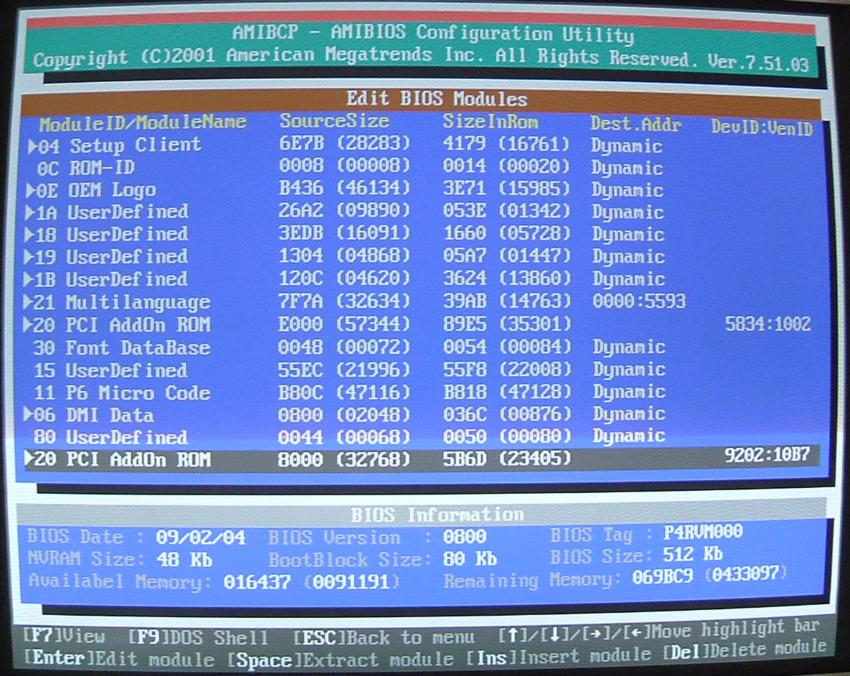

Figura 64.14. Al termine il modulo inserito appare nell'elenco e si può poi ritornare al menù iniziale (con il tasto [Esc]), da dove si può richiedere di salvare il file modificato.

Amipcb
