L'alimentatore «ATX» rappresenta la generazione successiva a quella dell'alimentatore «AT», distinguendosi principalmente da questo, per il fatto di avere una gestione dell'accensione e dello spegnimento tramite un controllo remoto (il filo verde).
|
La figura successiva mostra schematicamente il connettore principale tipico, che serve ad alimentare la scheda madre. Il terminale numero otto, collegato con un filo di colore grigio, fornisce una tensione di +5 V, quando l'alimentatore è acceso e sta funzionando regolarmente. Il terminale numero nove, collegato con un filo di colore viola, fornisce una tensione di +5 V, sia durante il funzionamento normale dell'alimentatore, sia quando questo figura «spento», ma ancora alimentato dalla rete elettrica esterna. Il terminale numero 14, collegato con un filo di colore verde, consente di attivare o disattivare l'alimentatore; per l'attivazione, deve essere collegato alla massa, mentre è sufficiente tenerlo isolato per disattivare l'alimentatore. Il filo marrone, si inserisce, assieme a un filo di colore arancio, nel terminale numero 11; il suo scopo è quello di consentire all'alimentatore di sondare la presenza dell'alimentazione a 3,3 V, ma alcuni alimentatori non hanno proprio tale filo marrone.
|

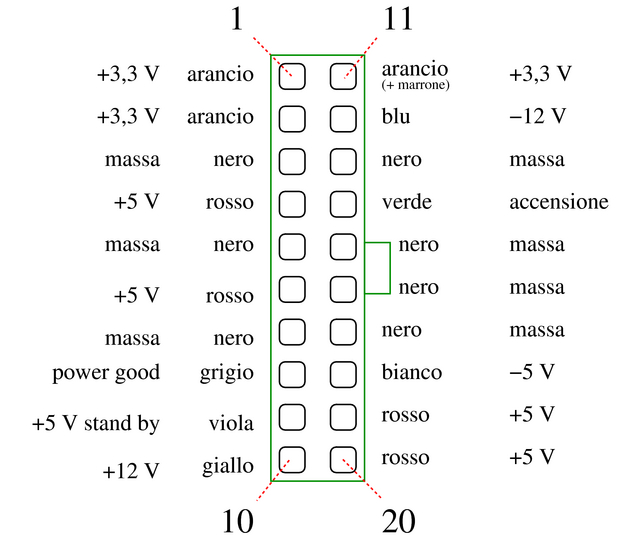

Figura 56.1. Schema del connettore principale per l'alimentazione della scheda madre.
|
|

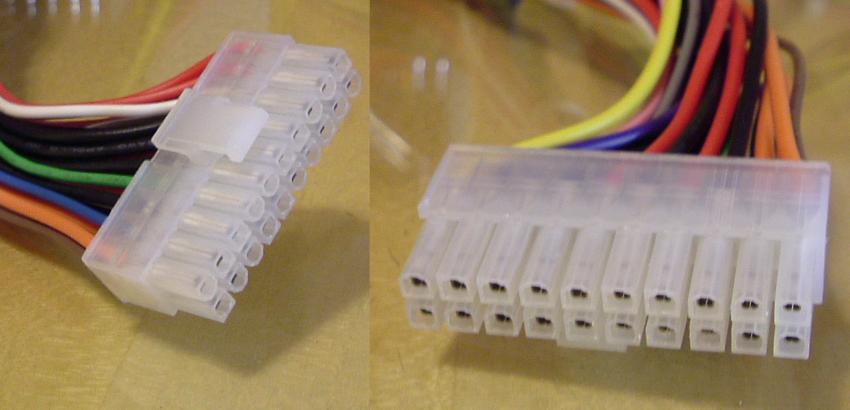

Figura 56.2. Foto del connettore principale per l'alimentazione della scheda madre.
|
Esistono alimentatori ATX con un connettore per il collegamento della scheda madre, a 24 poli. In questo caso, oltre all'aggiunta di quattro poli addizionali, può venire a mancare la linea da -5 V (filo bianco).
|

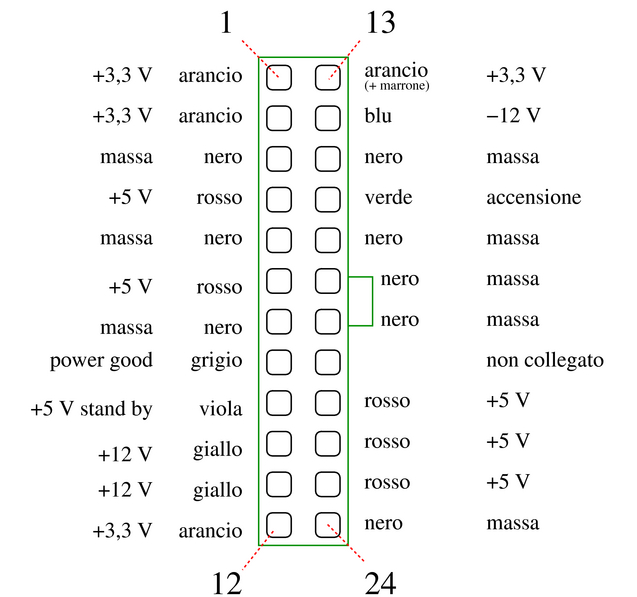

Figura 56.3. Schema del connettore principale per l'alimentazione della scheda madre, a 24 poli.
|
|

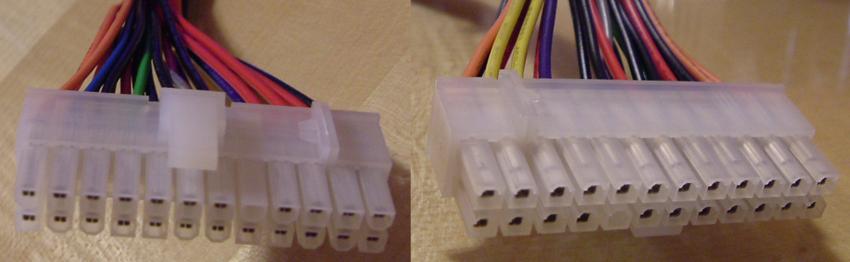

Figura 56.4. Foto del connettore principale per l'alimentazione della scheda madre, a 24 poli.
|
Osservando la foto, si vede che il connettore può essere formato dall'unione di due connettori, che eventualmente possono anche essere separati. Infatti, la porzione più grande del connettore (quella con 20 poli), è conforme allo standard più vecchio, a parte il fatto che manca il filo bianco. Tuttavia, nella maggior parte dei casi, le schede madri che usano un connettore a soli 20 poli, non richiedono la tensione di -5 V, che dovrebbe essere fornita da quel filo mancante.
Alcune schede madri richiedono una sorgente di alimentazione addizionale, attraverso un piccolo connettore a quattro poli, come si vede nella figura successiva, che fornisce +12 V.
|

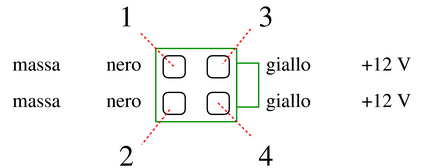

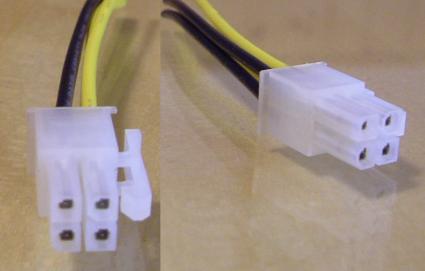

Figura 56.5. Connettore ausiliario per l'alimentazione della scheda madre con +12 V.
|

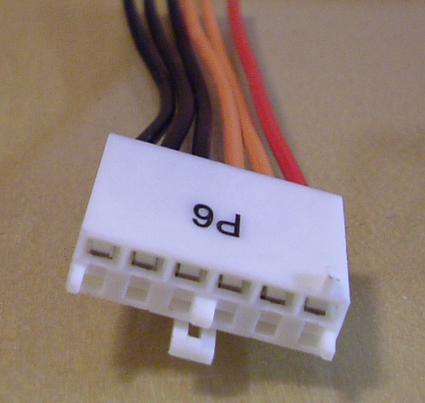

Alcune schede madri ATX richiedono una fonte di alimentazione ausiliaria per le tensioni più basse. Per questo, viene usato solitamente un connettore noto con la sigla «P6», molto simile a quelli usati negli alimentatori AT (ma nel caso degli alimentatori AT, si tratta dei connettori «P8» e «P9»).
|

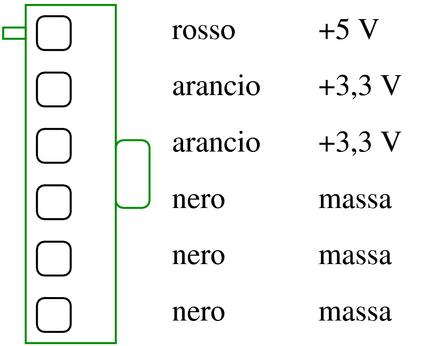

Figura 56.6. Connettore ausiliario per l'alimentazione della scheda madre con +3,3 V e +5 V.
|
Quando si accende un alimentatore ATX senza che sia stato prima collegato alla scheda madre, questo rimane in attesa, senza erogare energia dalle linee principali (lasciando ferma la stessa ventola). Per mettere in funzione l'alimentatore, anche senza collegarlo alla scheda madre, occorre cortocircuitare il terminale del filo verde (a seconda della dimensione del connettore, può trattarsi del terminale numero 14, oppure del numero 16) con la massa. Per esempio, nella figura successiva vengono collegati i terminali 13 e 14 di un connettore a 20 poli, con un pezzo di fermaglio per lettera, proprio per mettere subito in funzione l'alimentatore quando questo riceve energia dalla rete esterna.
|

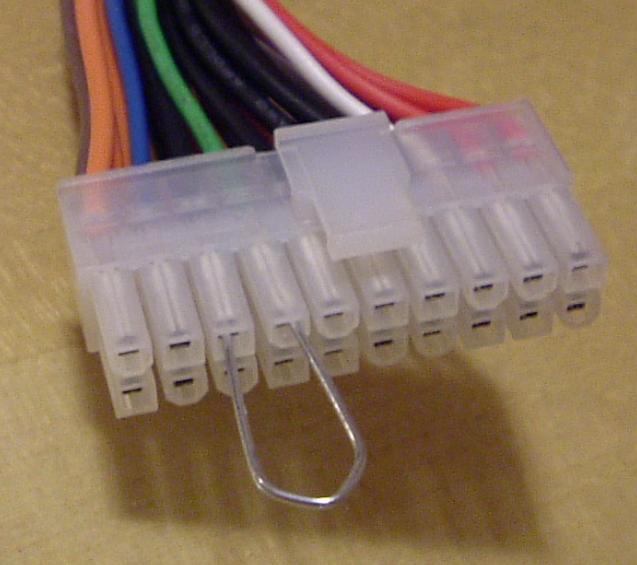

Figura 56.7. Accensione di fortuna di un alimentatore ATX.
|
In questo modo, è possibile fare un controllo di massima del funzionamento di un alimentatore, semplicemente osservando se si avvia la ventola di raffreddamento.
Un alimentatore ATX che non serve più, potrebbe essere riutilizzato per compiti diversi, fuori dal contenitore di un elaboratore. Per trasformare un alimentatore in questo modo, occorre tenere presente almeno due cose:
se è presente il filo marrone, questo deve essere collegato a un filo arancione, altrimenti l'alimentatore non si metterebbe in funzione;
è necessario utilizzare un piccolo interruttore per collegare il filo verde con la massa, in modo da poter mettere in funzione l'alimentatore o rimetterlo a riposo.
Dell'alimentatore che si ottiene, oltre alla massa, si possono utilizzare le linee normali da +3,3 V, +5 V, +12 V, -12 V e -5 V. Pertanto, il filo grigio e il filo viola, non servono.
Eventualmente, il filo grigio può essere usato per applicarvi un diodo LED, con una resistenza appropriata in serie (500 ohm, 0,25 W), in modo da sapere che l'alimentatore è acceso, anche se eventualmente non risulta ancora attivo.
|

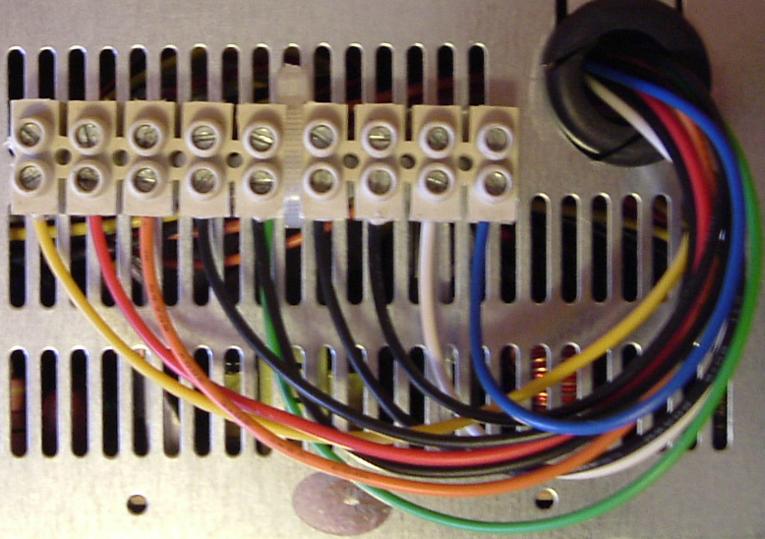

Figura 56.8. Trasformazione molto semplice di un alimentatore per usi generali. Si può osservare che il filo verde è stato collegato in modo stabile a un filo nero, per attivare l'alimentatore appena gli viene fornita energia dalla rete elettrica esterna.
|
How to Convert a Computer ATX Power Supply to a Lab Power Supply
<http://wiki.ehow.com/Convert-a-Computer-ATX-Power-Supply-to-a-Lab-Power-Supply>
Intel corporation, ATX12V Power Supply Design Guide, 2005
<http://www.formfactors.org/developer%5Cspecs%5CATX12V_PSDG_2_2_public_br2.pdf>
