Capitolo 258. Annotazioni sull'uso di un router ADSL con indirizzi statici

In questo capitolo si annota la configurazione con un router ADSL elementare, avendo ottenuto un pacchetto di otto indirizzi IPv4 statici, secondo le modalità seguenti:

Indirizzo punto-punto assegnato al router:	194.152.059.045
Maschera di rete per l'indirizzo punto-punto:	255.255.255.252
Indirizzo di rete degli indirizzi statici assegnati per la rete locale:	63.123.24.16
Maschera di rete per gli indirizzi statici assegnati alla rete locale:	255.255.255.248
Protocollo per il collegamento punto-punto:	RFC 1483 LLC

Partendo dall'indirizzo di rete 63.123.24.16, conoscendo la maschera di rete, 255.255.255.248, si determina che si possono utilizzare gli indirizzi da 63.123.24.17 a 63.123.24.22 per i nodi.

258.1 Comunicazione e configurazione con il router ADSL

Si assegna inizialmente un indirizzo IPv4 statico all'interfaccia interna del router, evitando di attivare un eventuale servizio DHCP, che in questo caso sarebbe poco appropriato.

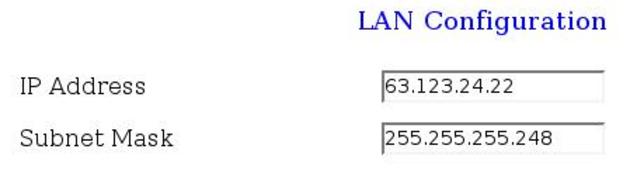

Figura 258.2. Un esempio di pagina di configurazione della rete interna con indirizzi statici. All'interfaccia del router collegata alla rete interna, si assegna l'indirizzo 63.123.24.22.

configurazione dell'interfaccia interna

La gestione del NAT viene disabilitata, perché i nodi locali possono disporre di indirizzi IPv4 pubblici.

Quando è accertato che il collegamento della rete locale funziona correttamente (utilizzando gli indirizzi ottenuti), si può passare alla configurazione del lato esterno (WAN). È qui che si deve definire il protocollo di comunicazione.

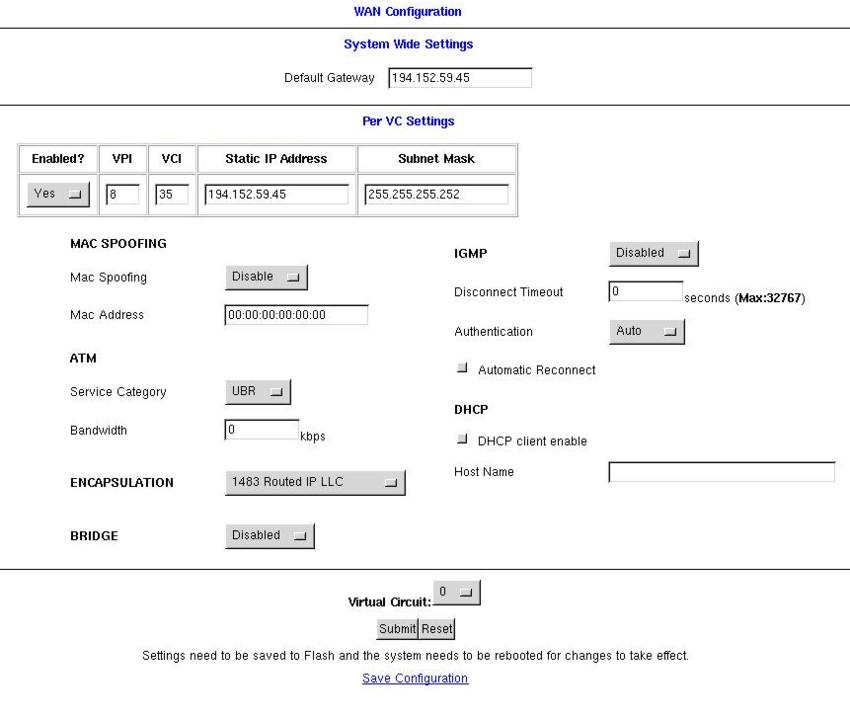

Figura 258.3. La pagina di configurazione del collegamento ADSL, con il protocollo RFC 1483 LLC, utilizzando un router Pirelli.

RFC 1483 LLC

Per le reti italiane, i parametri VPI e VCI corretti sono solitamente 8 e 35 rispettivamente.

258.2 Controllo

Il registro del router potrebbe risultare contenere le informazioni seguenti:

1/1/1970 0:0:0> Ethernet Device 0 Detected
1/1/1970 0:0:0> ATM: Detected
1/1/1970 0:0:0> ATM: Setting up vcc0, VPI=8, VCI=35
1/1/1970 0:7:13> ATM Connected
1/1/1970 0:7:13> ATM layer is up, cell delineation achieved
1/1/1970 0:7:13> ADSL connected

258.3 Riferimenti

Hal Burgiss, DSL HOWTO for Linux

<http://www.linux.org/docs/ldp/howto/HOWTO-INDEX/howtos.html>
Oliver Poitrey, Linux ADSL HOWTO

<http://www.rhapsodyk.net/adsl/HOWTO/index.html.en>
